3Dマイルームの操作ガイド

メンバー登録でさらに便利に

3Dマイルームは登録不要で使えますが、a.flatのメンバー登録 (無料)を行えば、作成した部屋を無期限で保存しておけます。また、便利なサービスやお得な特典がご利用可能になるので、ぜひご利用ください。また、すでにa.flatメンバーの方は、ログインしてから3Dマイルームを利用することをおすすめします。

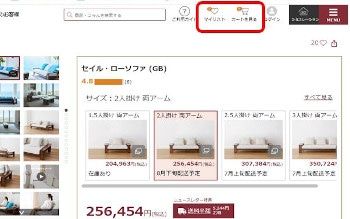

自分で追加した「マイリスト」「カート」はホームページ上部にあるハートマーク・買い物かごマークから一覧でご覧いただけます。(各マークに表示される数字はマイリスト・カートに追加した数)

※マイリスト・カートはメンバー登録をしなくてもご利用いただける機能です。

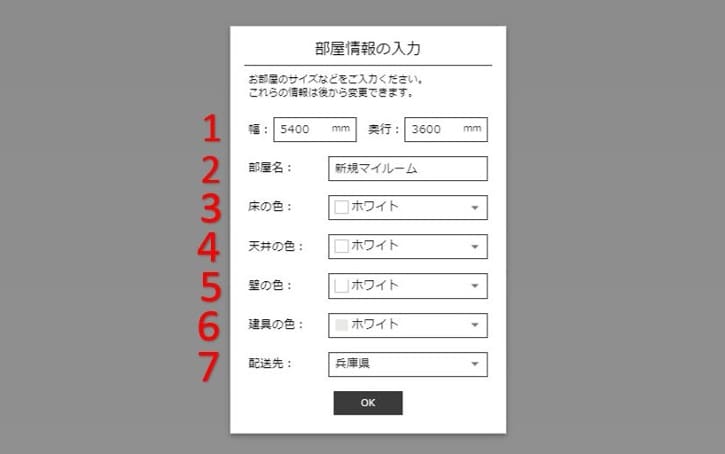

情報入力後、「OK」ボタンをクリックしてください。自動的に2D画面で部屋の枠組みが作成され、レイアウト画面へ移動します。

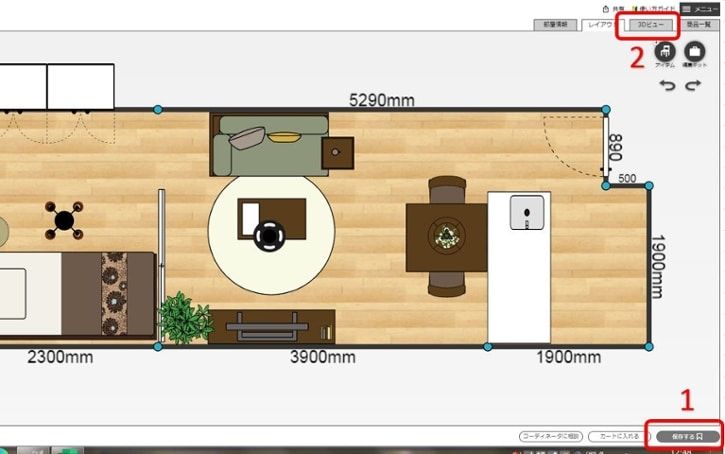

また、右下部にある「保存する」ボタンを押すことで、ここまで作成したデータを保存できます。編集中はこまめな保存をおすすめします。

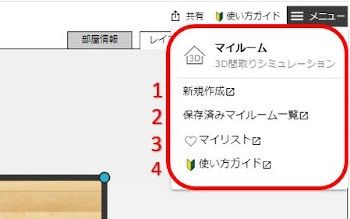

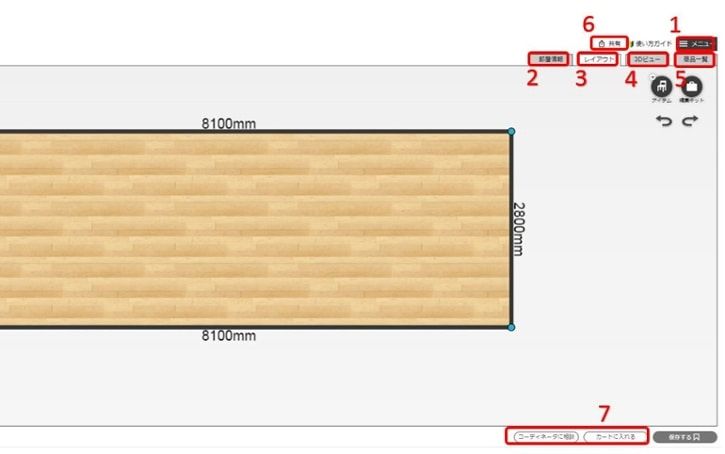

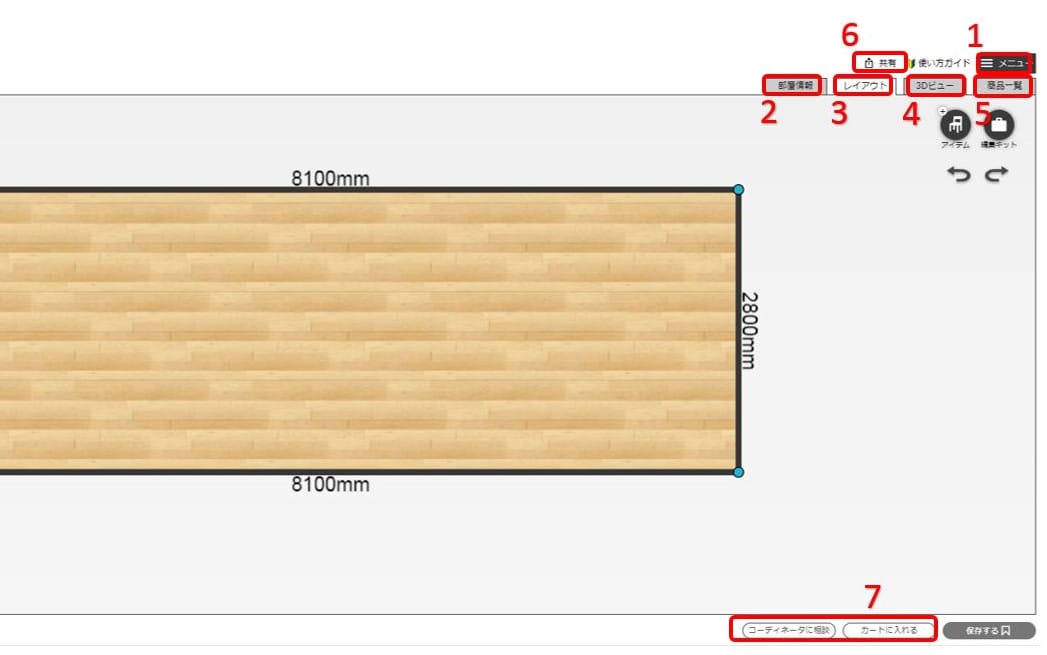

1.新規作成
新しい間取りの作成画面を開くことができます。

2.保存済みマイルーム一覧
保存したマイルームの一覧ページを開きます。

3.マイリスト
マイリスト画面を開くことができます。

4.使い方ガイド
こちらのページを開くことができます。

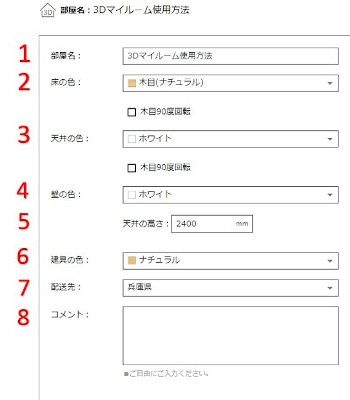

1.部屋名
お好きな名前をつけることができます。

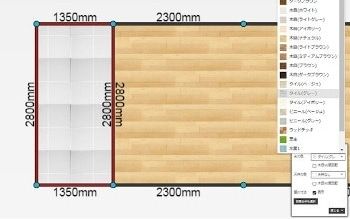

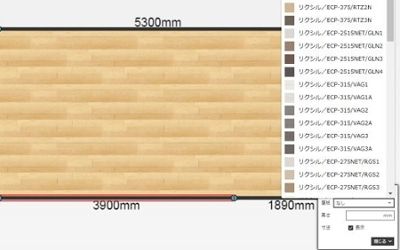

2/3. 床/天井の色
様々な色・種類からお選びいただけます。また、木目90度回転にチェックで木目の向きが変わります。

4.壁の色
基本となる部屋の壁色をお選びいただけます。

5.天井の高さ
初期設定は一般的な高さ(2400mm)が入力されてい
ますが、自由に変更可能です。

6.建具の色
8色からお選びいただけます。

7.配送先
見積もり時の送料計算の基準となります。

8.コメント
最大1300文字まで自由にメモが入力できます。

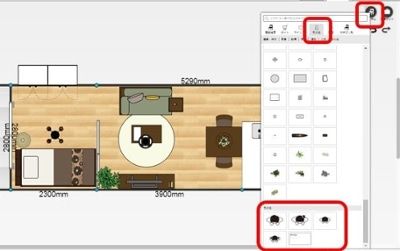

1 .アイテム (椅子マーク)
窓・扉などの設備、部屋の中に置く家具・小物が表示され、ドラッグ＆ドロップで部屋に追加できます。

2 .編集キット (かばんマーク)
部屋を追加する機能、距離を測る定規機能など様々なツールがまとまっています。

3 .操作ツール
行った操作のやり直し、元に戻すことができます。
※ 操作は保存した時点より前には戻れません。

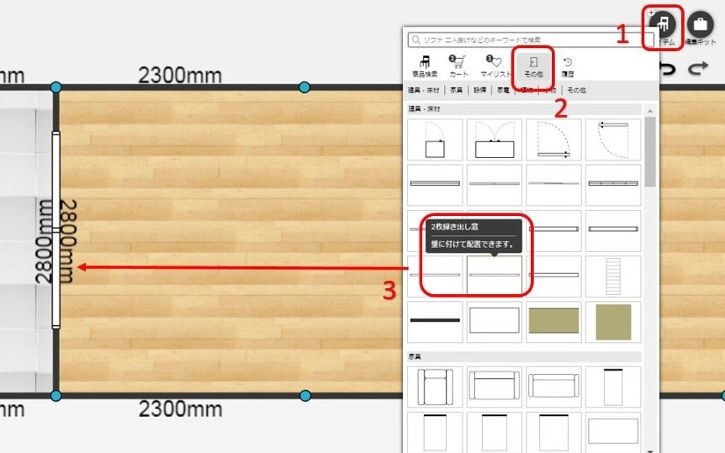

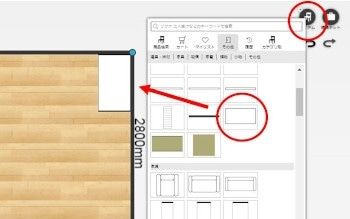

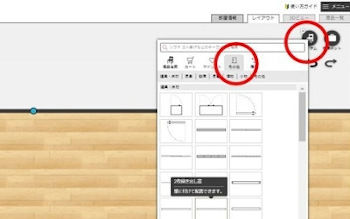

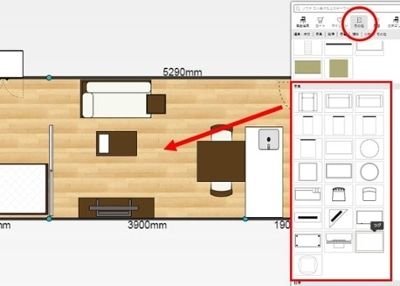

「椅子マーク」のアイコンをクリックし、「その他」タブを選択すると、窓や扉などの建具、キッチンなどの住宅設備が表示されます。

また、「その他タブ」にある白抜きの家具をアレンジすることで、すでにお持ちの家具や家電などのイメージをつくることもできます。

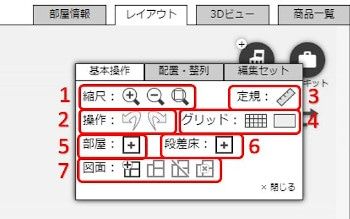

1 . 縮尺ツール
レイアウト画面を拡大・縮小・全体表示できます。

2 . 操作ツール
行った操作のやり直し、元に戻すことができます。

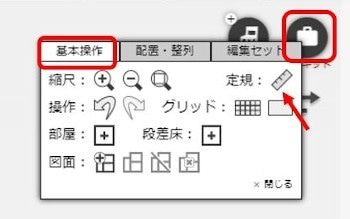

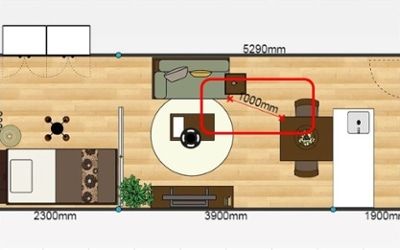

3 . 定規ツール
クリックした点からドラッグし、放した点までの長さを計測できます。

4 . グリッドツール
補助線の表示、非表示を選択できます。※補助線は縮尺が900mmの場合、1マス300mm。縮尺に応じて1マス100mm、300mm、900mmと変化します。

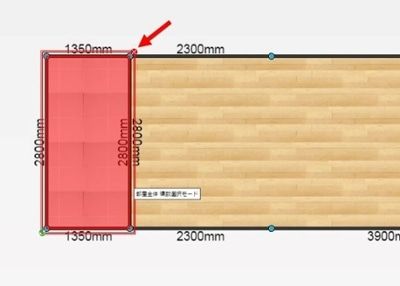

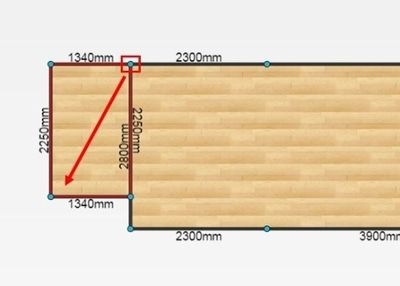

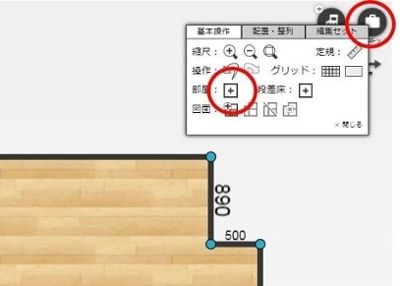

5. 部屋追加ツール
レイアウト画面上に部屋を追加作成できます。

6. 段差床追加ツール
段差のある床(高い・低いともに)を追加できます。

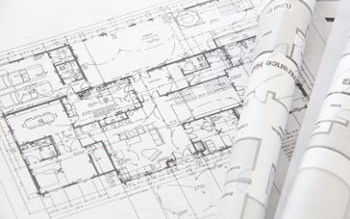

7.図面取り込みツール
図面(JPEG・PNG形式のみ)を取り込んで、間取りを作成する際の下絵にできます。また、下絵の表示・非表示を選択したり、下絵を削除することもできます。

手順1　図面のプラスマークをクリック
手順2　データから該当の図面を選択
手順3　縮尺の点から点をクリックして赤い線で結ぶ(図面内のどの縮尺を選んでも良い)
手順4　上部に測ったサイズを入力する
手順5　図面をなぞるように部屋を作成していく

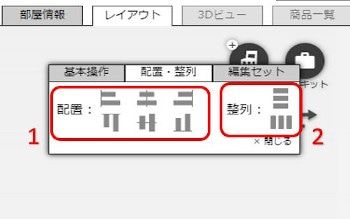

指定した軸に沿って、選択した商品を水平軸、垂直軸に沿って配置・整列ができます。商品を複数選択した状態で各ボタンをクリックしてください。

1 . 配置ツール
左揃え・左右中央揃え・右揃え・上揃え・上下中央揃え・下揃えができます。
※ 配置は、商品を2つ以上選択した場合に使用可能

2 . 整列ツール
上下均等整列・左右均等整列ができます。
※ 整列は、商品を3つ以上選択した場合に使用可能

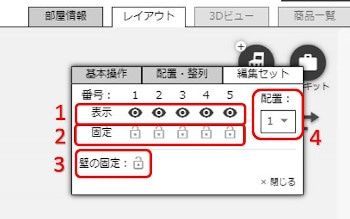

レイアウトされた商品をグループに分け、2つの配置パターンを比較する際などに活用できます。使用できる編集セットは5つまでです。

1.表示ツール
編集セット単位で表示・非表示が行えます。

2.固定ツール
編集セット単位で固定・固定解除を行えます。 設置後、動かしたくないセットを固定すると便利です。

3.壁の固定ツール
壁の固定・固定解除を行えます。

4.配置ツール
配置する商品はここに表示された番号に所属します。編集セット番号を変更すると、新しく配置する商品は変更後の番号に所属します。すでに配置した商品の番号を変更するには、商品をクリックし商品ごとに番号を変更してください。

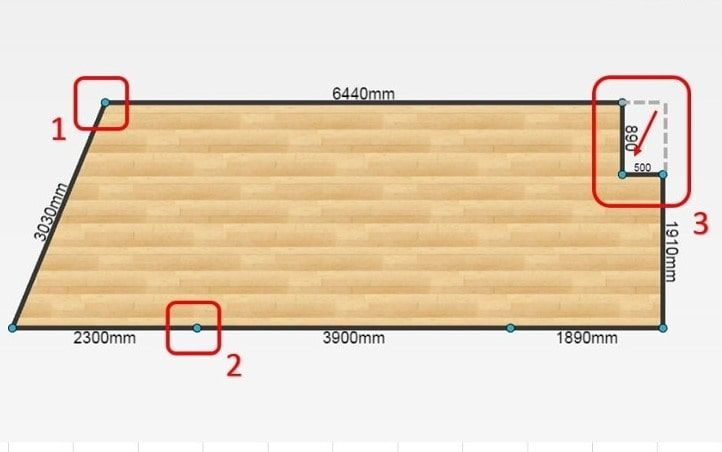

間取りの形を変形する他にも、直方体パーツを使って簡易的に柱・凹みを再現することができます。

椅子マークのアイコンをクリックし、「その他」タブを選択すると、直方体パーツがあるので設置したい場所へドラッグ＆ドロップしてレイアウト。その後、置いた直方体をクリックすると、右下に情報が表示され、柱にしたいサイズを入力すれば完成です。

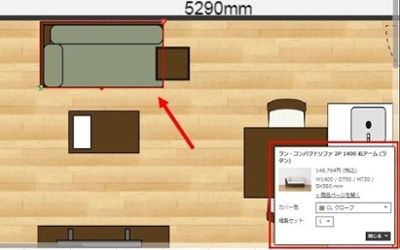

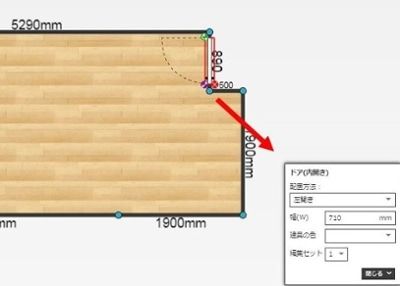

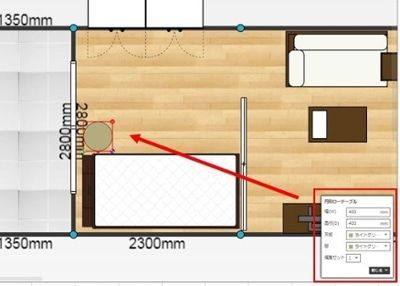

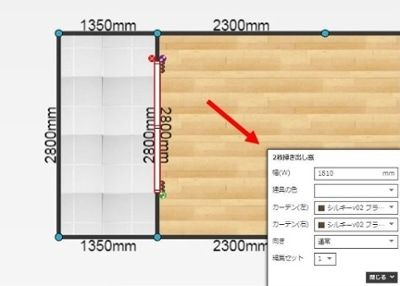

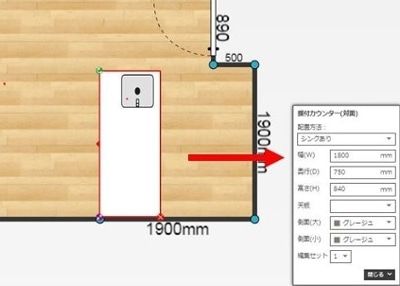

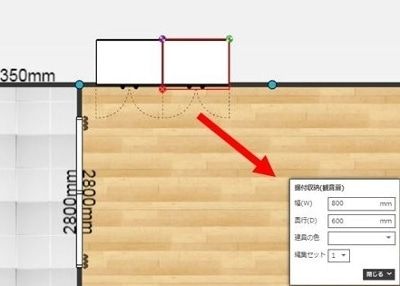

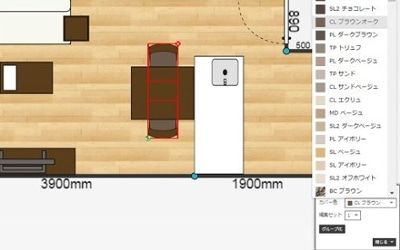

建具や住宅設備は、移動・向きの変更、アイテムによっては色・配置方法を選択できます。

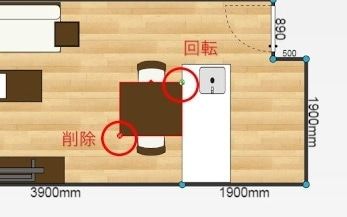

1 . 緑マーク
ドラッグして回転できます。Shiftキーを押しながら回転すると、90度単位で回転が可能です。

2 . 紫マーク
サイズ変更ができます。Shiftキーを押しながらサイズ変更すると、縦横比を維持したまま変更可能です。

3 . 赤マーク
削除できます。

4 . 情報窓
サイズ・色など希望の情報を入力できます。また、編集セットでは、選択したアイテムが編集セットの何番に所属しているかを確認・変更できます。

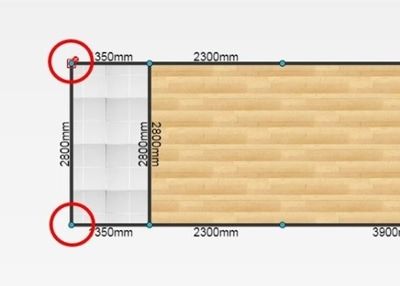

掃き出し窓・腰窓・高所横滑り窓は、「椅子マーク」のアイコンをクリックし、「その他」タブからそのまま選択できますが、「出窓」というパーツはないため部屋の形を変形して作成する必要があります。

一般的な腰窓と比べて部屋の中で印象的な設備となるため、しっかり再現していきましょう。

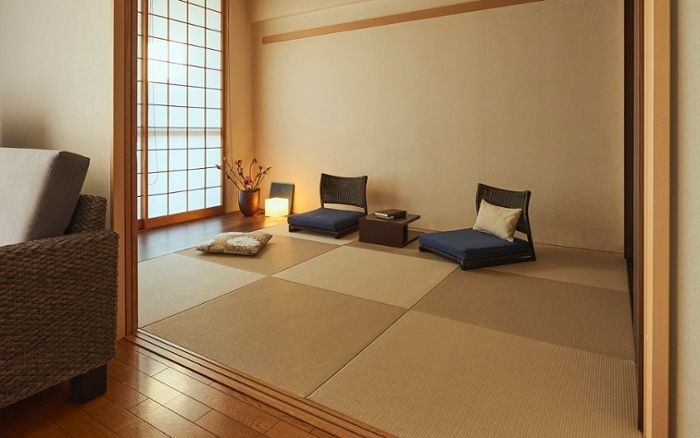

日本の住宅でまだまだ根強い人気を誇る和室。3Dマイルームでは、一般的な畳だけでなく、正方形の琉球畳も再現可能です。

ただし、部屋情報タブの「床の色」からは畳を選択できないため、マイルームで畳の床を再現する場合には、その他リストから畳パーツをレイアウト画面にドラッグ＆ドロップする必要があります。

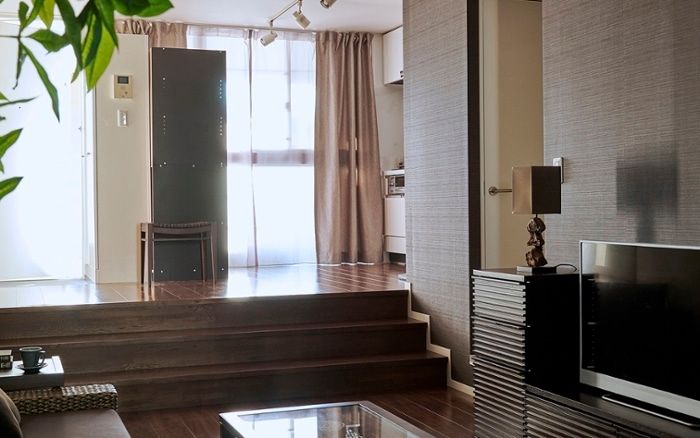

特に一戸建てで近年人気がある、部屋の一部分だけ他の床よりも低くなっている間取り(ダウンフロア)や、他の床よりも高くなっている間取り(小上がり)も、3Dマイルームでは再現することができます。

階段パーツもあるので、フロアの間に階段がある場合はそちらも含めてシミュレーション可能です。

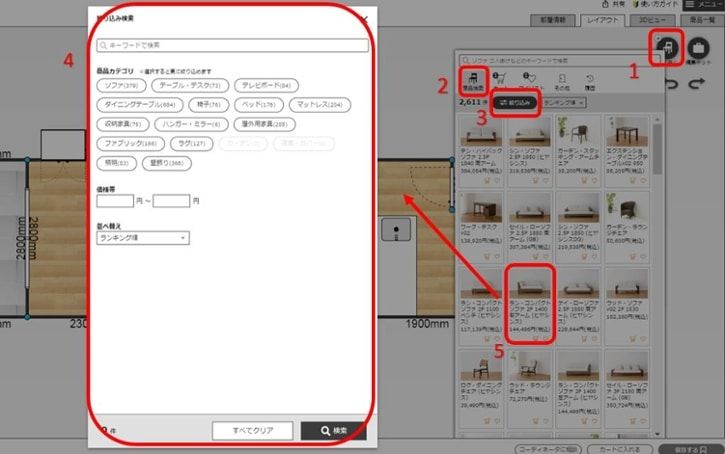

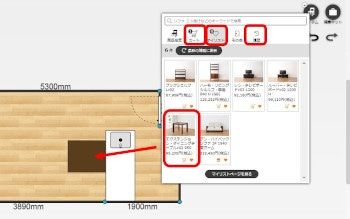

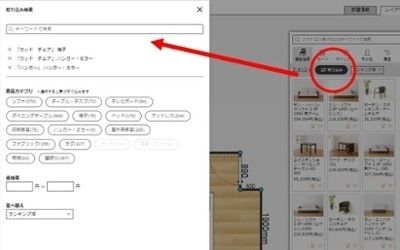

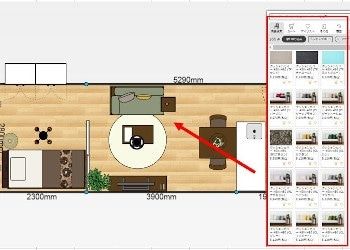

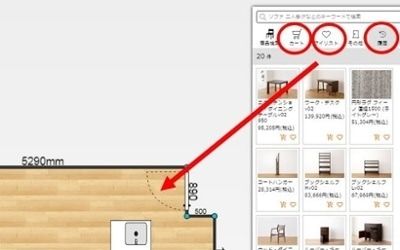

すでにホームページからマイリストやカートに商品を追加している場合は「カート」「マイリスト」タブに表示され、マイルームで配置したことのある家具は「履歴」タブに表示されます。

また、カート／マイリストに新たに商品の追加登録を行った際は「最新情報の更新」ボタンをクリックすると、カート／マイリストの更新が行えます。

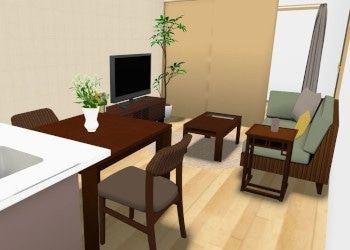

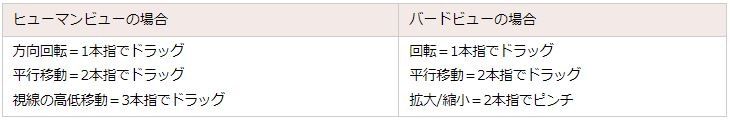

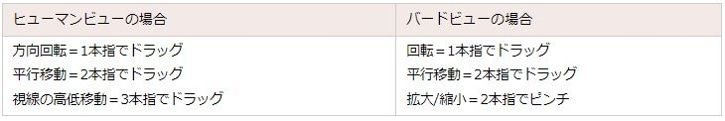

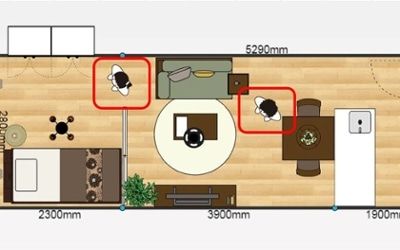

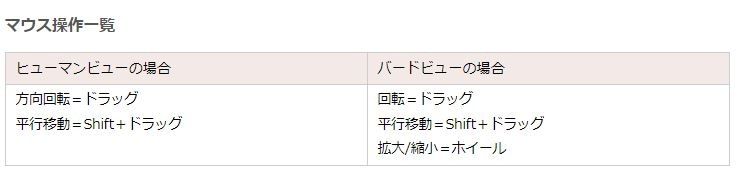

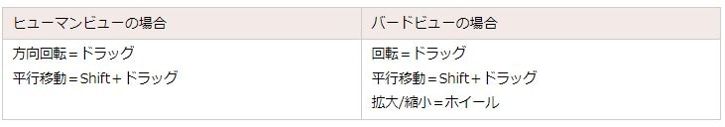

普段の生活と同じ目線で見ることができる「ヒューマンビュー」は部屋や家具の雰囲気が分かりやすく、自分の住む部屋のイメージを忠実に再現してくれます。

様々な角度でご覧いただけるため、レイアウトや生活動線などが問題ないか見てみましょう。特にヒューマンビューは家具のサイズをリアルに感じられるため、圧迫感を感じないかなどチェックするのに最適です。

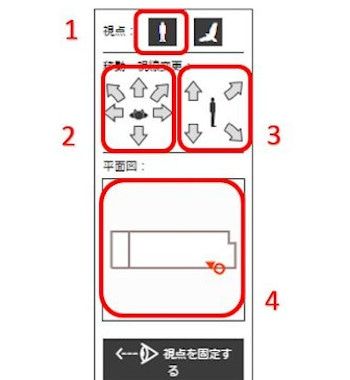

1 . ヒューマンビューを選びます。

2 . 視点を前後左右に移動したり、左右を向いたり移動させることができます。

3 .「視点を高くする」「視点を低くする」「上を向く」「下を向く」ことで視線を変更できます。

4 . 視点の位置を確認できます。赤い○をドラッグすると指定の場所へ視点移動、赤い△をドラッグすると始点の向きを変更できます。

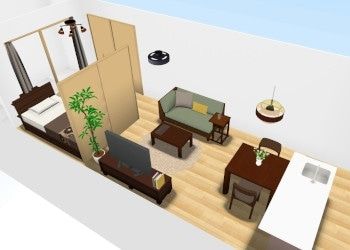

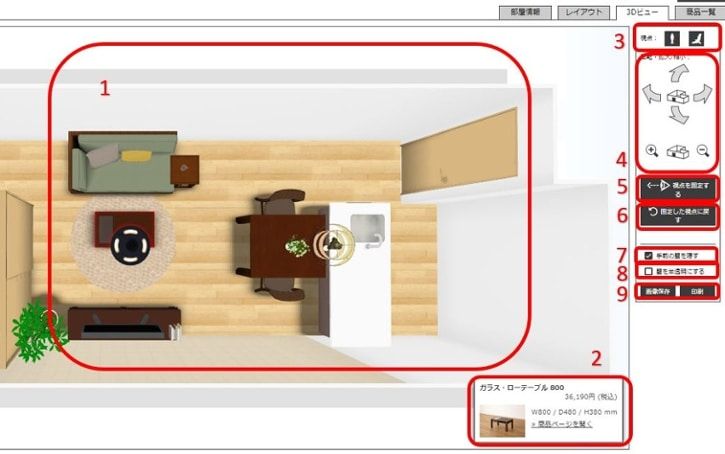

空を飛ぶ鳥のように、部屋を俯瞰で見れる「バードビュー」は部屋全体のイメージを掴むのに最適です。360度どの角度からもご覧いただけます。

この視点ならではの客観的なレイアウト検討がしやすく、立体的に見ることで気になる箇所が見つかるかもしれません。また、カラーコーディネートの配色バランスも把握しやすいでしょう。

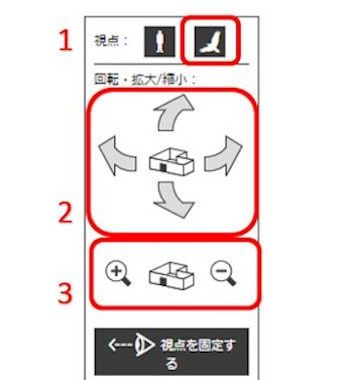

1 . バードビューを選びます。

2 . 視点を「上回転」「下回転」「左回転」「右回転」のパターンで回転することができます。

3. 視点を近づけたり、遠ざけることができます。

配置した商品をまとめてカートに入れる方法

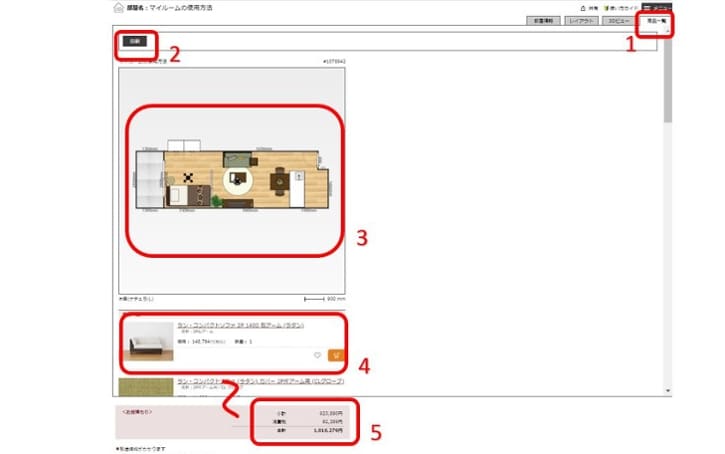

「商品一覧」タブから商品をカートに入れる以外にも、画面下部にある「カートに入れる」ボタンを押すことで、間取りの中にある商品をまとめてショッピングカートに入れることができます。
※部屋の外(壁の外側)に配置した商品はショッピングカートに入りません。

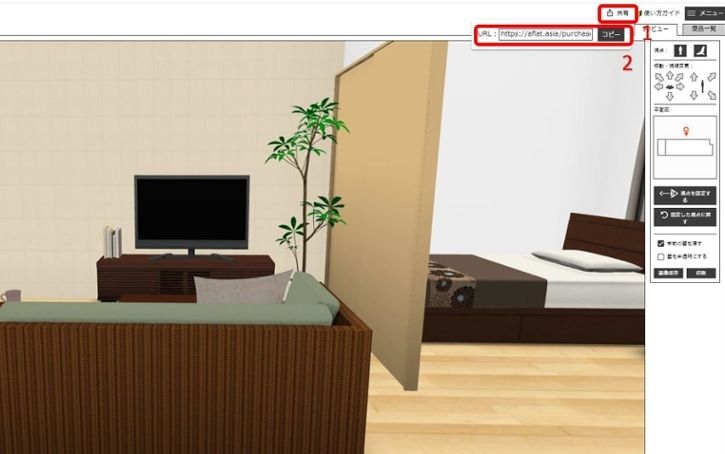

部屋データを受け取った方は編集も可能です。右上にあるメニュー内の「このお部屋を編集する」をクリックすると、2Dのレイアウト画面に移動します。

ご家族やパートナーの方に共有して、部屋づくりの相談をしてみましょう。また、これから新築・リフォームを検討している方は、工務店などの打ち合わせでもイメージツールとして活躍してくれるはずです。

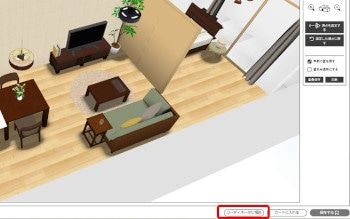

自身で作成したマイルームや家具配置やコーディネートなど不安な点や分からないことがあれば、画面下部にある「コーディネーターに相談」ボタンから相談してみましょう。自動的にお部屋のURLがコーディネーターに送信されるため、a.flatのコーディネーターがデータを参照しながら相談に応じます。
